Завод металлоизделий / Металлические фитинги и детали трубопровода / Днища изготовим на заводе

Изготовление металлических днищ по низкой цене

Уточнить наличие у менеджера

Определение: основание металлического сосуда

Виды:
  1. плоские
  2. конические
  3. сферические
  4. торосферические
  5. эллиптические
  6. диффузные
  7. тарельчатые
  8. отбортованные
  9. неотбортованные
Другие виды
Плоские днища Плоские днища
Конические днища Конические днища
Сферические днища Сферические днища
Торосферические днища Торосферические днища


Государственные стандарты:



  1. ГОСТ 12619-78
  2. ГОСТ 12621-78
  3. ГОСТ 12620-78
  4. ГОСТ 12622-78
  5. ГОСТ 12623-78
  6. ГОСТ 6533-78
  7. ГОСТ 25221-82

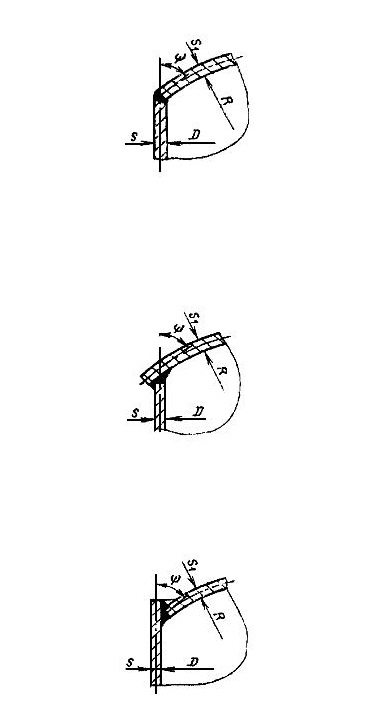

Чертежи металлических днищ



Стандартные характеристики днищ эллиптических отбортованных
Dh hh S F, м2 V, дм3 Масса, кг
133 33 4 0,03 0,54 0,9
5 0,52 1,1
6 0,02 0,50 1,3
8 0,45 1,7
10 0,41 2,0
12 0,36 2,3
158 40 4 0,04 0,87 1,2
5 0,84 1,5
6 0,03 0,80 1,7
8 0,74 2,3
10 0,68 2,8
12 0,62 3,2
14 0,57 3,7
16 0,52 4,1
168 42 4 0,04 1,01 1,3
5 0,97 1,6
6 0,93 1,9
8 0,86 2,5
10 0,03 0,80 3,0
12 0,73 3,6
14 0,67 4,1
16 0,61 4,5
219 55 4 0,06 2,05 2,1
5 1,99 2,6
6 1,93 3,1
8 1,81 4,0
10 1,70 4,9
12 0,05 1,59 5,8
14 1,49 6,6
16 1,39 7,4
18 1,30 8,2
20 1,21 8,9
273 68 4 0,10 3,73 3,1
5 0,09 3,64 3,9
6 3,54 4,6
8 3,37 6,0
10 3,20 7,4
12 0,08 3,03 8,8
14 2,88 10,1
16 2,72 11,3
18 2,57 12,5
20 0,07 2,43 13,7
325 81 4 0,13 6,02 4,3
5 5,89 5,3
6 5,77 6,3
8 5,52 8,3
10 0,12 5,28 10,3
12 5,05 12,2
14 4,82 14,0
16 0,11 4,60 15,8
18 4,39 17,5
20 4,19 19,2
22 0,10 3,99 20,7
25 3,70 23,1
377 94 4 0,18 9,08 5,6
5 0,17 8,91 7,0
6 8,74 8,4
8 8,42 11,0
10 0,16 8,10 13,6
12 7,79 16,1
14 7,50 18,6
16 0,15 7,19 20,9
18 6,90 23,3
20 0,14 6,62 25,6
22 6,35 27,8
25 0,13 5,96 31,1
426 106 5 0,22 12,55 8,8
6 12,34 10,5
8 0,21 11,93 13,9
10 11,53 17,1
12 0,20 11,13 20,3
14 10,73 23,5
16 0,19 10,37 26,6
18 10,00 29,5
20 9,64 32,5
22 0,18 9,29 35,4
25 0,19 10,44 43,3
28 9,90 48,7
30 9,55 51,76
480 120 5 0,27 17,58 11,1
6 17,31 13,2
8 16,79 17,4
10 0,26 16,30 21,9
12 15,80 25,5
14 0,25 15,30 29,6
16 14,82 33,5
530 132 6 0,33 22,96 15,9
8 0,32 22,33 21,0
10 21,71 25,9
12 0,31 21,11 30,9
14 20,51 35,8
16 0,30 20,00 40,6
20 0,31 21,62 53,8
25 0,30 20,41 65,7
630 157 6 0,46 37,65 22,1
8 0,45 36,78 29,3
10 36,00 36,4
12 0,44 35,06 43,3
14 0,43 34,22 50,1
16 33,39 56,9
18 0,45 36,73 67,6
20 0,44 35,88 74,6
22 0,43 35,04 81,4
25 33,80 91,5
720 180 6 0,59 55,30 28,6
8 54,16 37,9
10 0,58 53,04 47,1
12 0,57 51,93 56,1
14 0,60 56,47 68,7
16 0,59 55,33 78,0
18 0,58 54,20 87,2
20 53,08 96,3
22 0,57 51,98 105,3
25 0,56 50,36 118,5
(820) 205 6 0,77 80,53 36,8
8 0,76 79,06 48,7
10 0,75 77,61 60,6
12 0,74 76,18 72,3
14 0,77 82,14 88,0
16 0,76 80,67 100,0
(920) 230 6 0,96 112,44 45,9
8 0,95 110,60 60,9
10 0,94 108,78 75,8
12 0,97 116,43 94,5
14 0,96 114,57 109,7
16 0,97 112,72 124,8
(1020) 255 6 1,18 151,81 56,1
8 1,17 149,56 74,5
10 1,20 159,10 96,5
12 1,19 156,80 115,2
14 1,18 154,52 133,8
16 1,17 152,26 152,3
(1120) 280 6 1,41 199,43 67,4
8 1,40 196,72 89,5
10 1,44 208,28 115,5
12 1,43 205,52 138,0
14 1,42 202,78 160,3
16 1,41 200,06 182,5
(1220) 305 8 1,66 252,86 105,8
10 1,70 266,64 136,26
12 1,69 263,37 162,8
14 1,68 260,13 189,2
16 1,66 256,92 215,4
(1320) 330 8 2,00 338,79 127,3
10 1,98 334,95 158,6
12 1,97 331,14 189,6
14 1,96 327,36 220,5
16 1,94 323,61 251,1
(1420) 335 8 2,30 418,43 146,6
10 2,29 414,01 182,7
12 2,27 409,61 218,5
14 2,26 405,25 254,1
16 400,91 290,4
Этапы производства
Получение или разработка ТЗ
Получение или разработка ТЗ Мы получаем от Вас техническое задание или помогаем с его разработкой
Компьютерное моделирование
Компьютерное моделирование Применение современных технологий для получения 3D модели требуемого изделия
Изготовление
Изготовление Непосредственно производство, обработка деталей на станках и вручную
Поставка
Поставка Упаковка и доставка готовой партии или штучного изделия на Ваш объект
Способы производства
Гибка металла Гибка металла
Вальцовка металла Вальцовка металла
Сварочные работы Сварочные работы
Резка металла Резка металла
Сверление изделий Сверление изделий
Слесарные работы Слесарные работы
Токарно-фрезерные работы Токарно-фрезерные работы
Собственное производство Собственное производство Мы изготавливаем детали на своем промышленном предприятии, не обращаясь к третьим лицам
Оптимальные цены Оптимальные цены Наша ценовая политика удивит даже самого придирчивого клиента
Сервис Сервис Мы отвечаем за качество наших изделий
Всегда на связи Всегда на связи Наши менеджеры ответят Вам в самые короткие сроки
Для заказа и консультации
Отдел продаж (Москва)
+7(499)390-03-33
По России (бесплатно)
8(800)444-11-31
или оставьте заявку
Опишите изделие


Контакты для связи

*Обязательные поля

Фото работ
Полезная информация


Сферы применения:


  1. конструкции сироповарочных котлов
  2. танки для приготовления и хранения сахарного сиропа
  3. напорные, сортировочные и купажные емкости
  4. конструкции ресиверов
  5. вакуумприемники
  6. воздухосборники
  7. адсорберы
  8. дисольверы
  9. конверторы
  10. в качестве заглушек трубопроводов
  11. в качестве перегородок
