Завод металлоизделий / Металлические фитинги и детали трубопровода / Сгоны для труб изготовим на заводе

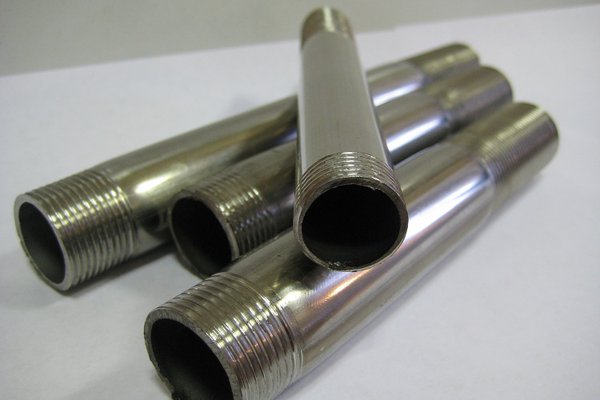

Заказать производство трубных сгонов

Описание: соединительная деталь для прокладки трубопроводов

Виды по металлу:
  1. стальные
  2. латунные
  3. нержавеющие
  4. чугунные
  5. алюминиевые
  6. бронзовые
  7. оцинкованные

Виды по назначению:
  1. для газовой трубы
  2. для труб отопления
Технические характеристики стальных сгонов
Условный проход, Ду Резьба,d дюйм Длина сгона L мм Длина короткой резьбы, I мм Длина длинной резьбы, I1 мм Масса,кг
15 1/2 110 9,0 40 0,094
20 3/4 110 10,5 45 0,134
25 1 130 11,0 50 0,243
32 1 1/4 130 13,0 55 0,336
40 1 1/2 150 15,0 60 0,463
50 2 150 17,0 65 0,608
65 2 1/4 170 19,5 75 1,027
80 3 180 22,0 85 1,229
100 4 240 25,0 100 2,17





Чертеж трубных сгонов





Этапы производства
Получение или разработка ТЗ Мы получаем от Вас техническое задание или помогаем с его разработкой
Компьютерное моделирование Применение современных технологий для получения 3D модели требуемого изделия
Изготовление Непосредственно производство, обработка деталей на станках и вручную
Поставка Упаковка и доставка готовой партии или штучного изделия на Ваш объект
Способы производства
Собственное производство Собственное производство Мы изготавливаем детали на своем промышленном предприятии, не обращаясь к третьим лицам
Оптимальные цены Оптимальные цены Наша ценовая политика удивит даже самого придирчивого клиента
Сервис Сервис Мы отвечаем за качество наших изделий
Всегда на связи Всегда на связи Наши менеджеры ответят Вам в самые короткие сроки
Для заказа и консультации
Отдел продаж (Москва)
+7(495)799-78-63
По России (бесплатно)
8(800)770-03-98
или оставьте заявку
Опишите изделие


Контакты для связи



Фото работ
Полезная информация

Что такое сгон для трубопровода


Сгоны для труб являются распространенными промежуточными элементами, которые представляют собой отрезки труб, имеющие наружную цилиндрическую резьбу разной длины, расположенную с торцевых сторон, необходимую для проведения монтажа трубопровода. Отрезок обязательно должен иметь угловую форму, либо быть прямым. Резьба с короткой стороны состоит из 5 витков, а с другой – из 20 и более витков и может достигать 30. От сгона в значительной степени зависит надежность, герметичность и целостность всей системы.


Виды сгонов


Наиболее часто встречающимися видами металлических сгонов являются такие, как:
- стальные сгоны в большинстве случаев применяются для укладываемых в грунт трубопроводных систем. Для предотвращения возникновения коррозии выполняется покраска;
- оцинкованные нашли применение на открытых участках, где трубопроводная система будет подвергаться воздействию атмосферных явлений;
- никелированные сгоны придают трубопроводной системе более эстетичный внешний вид, по этой причине они очень часто применяются в жилых помещениях. Конечно, их цена более высокая в сравнении с обычными стальными крепежами.


Сфера применения


Конструкция сгонов для труб позволяет использовать их там, где требуется скрепить между собой соединенные части трубопровода, в местах, где трубопроводные системы расходятся или сходятся вместе. Помимо этого, сгоны применяются в том случае, если система трубопровода поворачивает или диаметр идущей трубы изменяется, если в этом месте часто разбираются или соединяются трубы. Отдельные сгоны прекрасно могут справиться с такой задачей, как оперативное и герметичное перекрытие в связи с проведением ремонтных работ. В большинстве случаев используется при монтаже водопровода.


Особенности монтажа


Монтаж сгонов осуществляется в следующей последовательности: край, имеющий более короткую резьбу, плотно прикручивается к трубе. После этого конец с большей длиной прикручивается так, чтобы со сгона перешла муфта. Сгоны максимально удобно использовать, если трубы используются разной длины. Для обеспечения полной герметичности соединения стоит обращать внимание на такие моменты, как ось, размеры. Размер трубы должен полностью совпадать с размером сгона, иначе соединение не будет герметичным, т.к. резьбу можно будет сорвать. Для более качественного соединения рекомендуется применять уплотнительную ленту.


Материал для изготовления


Для газопроводных систем рекомендуется использовать изготовленные из углеродистой стали сгоны. Оцинкованные сгоны применяются для отопительных систем. На оцинкованном покрытии в меньшей степени задерживаются известковые отложения и коррозия. Для водопроводных систем чаще всего используются изготовленные из латуни и нержавеющей стали крепежи. Такие сгоны закладываю в грунт или устанавливают снаружи зданий из-за неподверженности коррозии.


Преимущества соединения сгонами


К одному из основных преимуществ использования металлических сгонов относится сборка без проведения сварки для неподвижных трубопроводных систем. Эти элементы необходимы там, где не представляется возможным проворачивать трубы. Также к преимуществам использования сгонов относится возможность проведения монтажа без применения специального оборудования, достаточно соблюдения рекомендаций и технологий по состыковке, не требуется большой опыт по монтажу трубопроводных систем и квалификация сварщика.
