Завод металлоизделий / Металлические фитинги и детали трубопровода / Заглушки для труб изготовим на заводе

Металлические заглушки для труб любых размеров

Описание: универсальный элемент трубопровода

Виды заглушек: наружные и внутренние
распорные
сферические
приварные
плоские
фланцевые

Материал для заглушек: сталь
нержавейка
алюминий
Другие виды



Масштаб изготавливаемой продукции:
средний опт
крупный опт

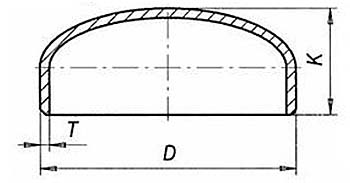

Чертеж эллиптических (сферических) заглушек по ГОСТ 17379-01







Исполнение 1:
DN D T К Масса, кг, 1 заглушки
15 21,3 2/3,2/4 25 0,04
20 26,9 2/3,2/4 0,07
25 33,7 2,3/3,2/4,5 38 0,10
32 42,4 2,6/3,6/5 0,14
40 48,3 2,6/3,6/5 0,17
50 60,3 2,9/4/5,6 0,24 0,24 0,32
65 76,1 2,9/5/7,1 0,39 0,39 0,52
80 88,9 3,2/5,6/8 51 0,67 0,67 0,91
100 114,3 3,6/6,3/8,8 64 1,2 1,2 1,6
125 139,7 4,0/6,3/10 76 1,8 1,8 2,8
150 168,3 4,5/7,1/11 89 2,9 2,9 4,4
200 219,1 6,3/8/12,5 102 5 5 7,6
250 273 6,3/10 152 9,8
300 323,9 7,1/10 178 14
350 355,6 8/11 191 18
400 406,4 8,8/12,5 203 26
450 457 10 229 29
500 508 11 254 37
600 610 12,5 305 54





Исполнение 2:
DN D T К Масса, кг, 1 заглушки
25 32 2/3 15 0,1
32 38 2/3 20 0,1
40 45 2,5/4 0,1/0,2
50 57 3/5 30 0,2/0,3
65 76 3,5/6 40 0,4/0,5
80 89 3,5/8 45 0,6/0,9
100 108 4/8 50 0,7/1,3
114
125 133 4/8/10 55 0,9 2 2,5
150 159 4,5/8/11 65 1,5 2,3 3,2
168
200 219 8/10/12 75 4,6 5,1 6,1
250 273 7/12/14/18 85 4,9/9,2/11/14
300 325 10/12/18/20 100 11/13/19/21
350 377 10/12/16/20/24 115 16/19/26/32/38
400 426 10/12/16/18/22/26 125 19/23/30/34/42/50
500 530 10/16/20/22/26/30 150 25/40/50/55/65/75

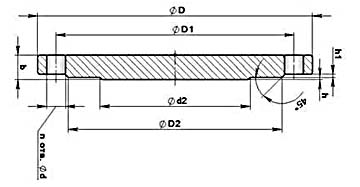

Чертеж фланцевых заглушек по АТК 24.200.02-90





Исполнение 1:
Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг
10х0,6 0,3 600х0,6 74 150х1,6 7,1 600х2,5 196
15х0,6 0,4 800х0,6 160 200х1,6 10,4 800х2,5 390
20х0,6 0,5 1000х0,6 286 250х1,6 19 10х4,0 0,5
25х0,6 0,6 1200х0,6 455 300х1,6 26,4 15х4,0 0,6
32х0,6 1 200х1,0 9,2 350х1,6 37,3 20х4,0 0,8
40х0,6 1,1 250х1,0 14,4 400х1,6 54,3 25х4,0 1
50х0,6 1,3 300х1,0 20,1 450х1,6 66,2 32х4,0 1,6
65х0,6 1,7 350х1,0 29,3 500х1,6 99,2 40х4,0 1,8
80х0,6 2,3 400х1,0 41 600х1,6 153 50х4,0 2,2
100х0,6 2,8 450х1,0 48,9 800х1,6 295 65х4,0 3,1
125х0,6 4,4 500х1,0 64 1000х1,6 540 80х4,0 3,7
150х0,6 5,5 600х1,0 99,6 1200х1,6 886 100х4,0 5,8
200х0,6 8,3 800х1,0 231 200х2,5 16,2 125х4,0 8,8
250х0,6 11,6 1000х1,0 386 250х2,5 29,1 150х4,0 12,1
300х0,6 17,4 1200х1,0 676 300х2,5 36,8 200х4,0 22,1
350х0,6 22,1 65х1,6 2,5 350х2,5 58,3 250х4,0 38,4
400х0,6 30,6 80х1,6 3 400х2,5 81,4 300х4,0 55,2
450х0,6 41,8 100х1,6 3,6 450х2,5 95,5 350х4,0 79,7
400х4,0 118
500х0,6 49,7 125х1,6 4,8 500х2,5 131,6 450х4,0 126
500х4,0 171



Исполнение 2:
Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг Dу Х Ру (мм Х МПа) Масса 1 заглушки, кг
200х1,0 8,8 400х1,6 53,4 32х4,0 1,4 32х6,3 1,8
250х1,0 14 450х1,6 65,1 40х4,0 1,8 40х6,3 2,2
300х1,0 19,4 500х1,6 98 50х4,0 2,2 50х6,3 3
350х1,0 28,4 600х1,6 149 65х4,0 3 65х6,3 3,4
400х1,0 39,6 800х1,6 289 80х4,0 3,5 80х6,3 5,3
450х1,0 47,7 200х2,5 15,7 100х4,0 5,5 100х6,3 5,9
500х1,0 64,1 250х2,5 28,3 125х4,0 8,5 125х6,3 8,4
600х1,0 96 300х2,5 35,6 150х4,0 11,7 150х6,3 13,8
800х1,0 224 350х2,5 56,9 200х4,0 21,4 200х6,3 21,1
65х1,6 2,3 400х2,5 79,7 250х4,0 37,4 250х6,3 33,8
80х1,6 2,7 450х2,5 93,6 300х4,0 53,6 300х6,3 51,9
100х1,6 3,4 500х2,5 130 350х4,0 77,8 350х6,3 72,1
125х1,6 4,5 600х2,5 190 400х4,0 115 400х6,3 104
150х1,6 6,8 800х2,5 382 450х4,0 124 450х6,3 144
200х1,6 10 10х4,0 0,4 500х4,0 165 500х6,3 235
250х1,6 18,6 15х4,0 0,5 10х6,3 0,7 600х6,3 365
300х1,6 25,8 20х4,0 0,7 15х6,3 0,8
350х1,6 36,5 25х4,0 0,8 20х6,3 1,3

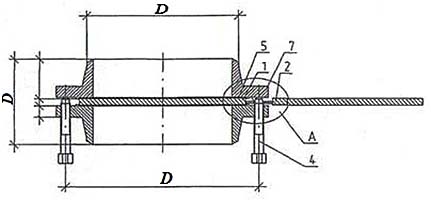

Чертеж поворотных заглушек



















Диаметр: 10 мм - 1200 мм;





Чертеж заглушек с рукояткой





















Диаметр: 10 мм - 600 мм;



Этапы производства
Получение или разработка ТЗ Мы получаем от Вас техническое задание или помогаем с его разработкой
Компьютерное моделирование Применение современных технологий для получения 3D модели требуемого изделия
Изготовление Непосредственно производство, обработка деталей на станках и вручную
Поставка Упаковка и доставка готовой партии или штучного изделия на Ваш объект
Собственное производство Собственное производство Мы изготавливаем детали на своем промышленном предприятии, не обращаясь к третьим лицам
Оптимальные цены Оптимальные цены Наша ценовая политика удивит даже самого придирчивого клиента
Сервис Сервис Мы отвечаем за качество наших изделий
Всегда на связи Всегда на связи Наши менеджеры ответят Вам в самые короткие сроки
