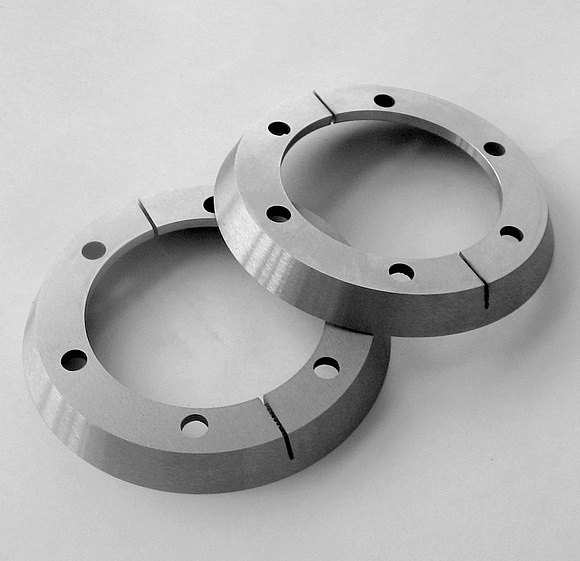

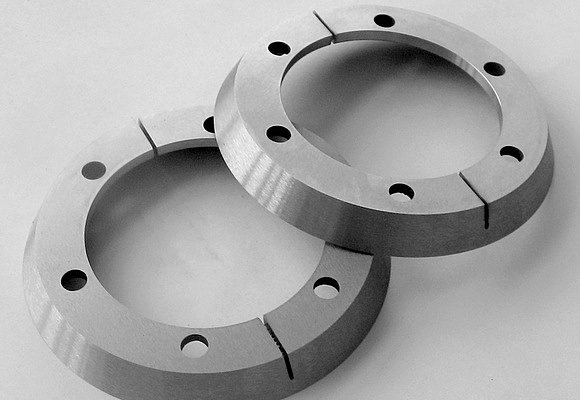

Чашечные ножи представляют собой режущие элементы, необходимые для крепления на продольно-резательных машинах. Сфера применения: используются на продольно-резательных устройствах для резки картона, стекловолокна, тканей, бумаги, нетканого полотна. Изготавливаются из легированной высококачественной стали.
| Возможно изготовление следующих чашечных ножей: |
| для бумаги |
| для ткани |
| для нетканого полотна |
| для резки картона |
Чертеж чашечного ножа
| D | d | B | s | D1 | d1 | отверстие |
|---|---|---|---|---|---|---|
| 60 | 35 | 5 | 3 | 44 | 5 | 3 |
| 60 | 35 | 10 | 3 | - | - | - |
| 100 | 70 | 12 | 3 | - | - | - |
| 130 | 100 | 28 | 3 | - | - | - |
| 150 | 75 | 10 | 3 | - | - | - |
| 160 | 75 | 16 | 3 | - | - | - |
| 160 | 100 | 16 | . | - | - | - |
| 170 | 105 | 11 | 4 | 125 | 9 | 6 |
| 180 | 35 | 25 | 4 | - | - | - |
| 180 | 110 | 25 | 4 | - | - | - |
| 180 | 110 | 35 | 4 | - | - | - |
| 180 | 120 | - | 4 | - | - | - |
| 200 | 110 | 30 | 4 | - | - | - |
| 200 | 120 | 30 | 4 | - | - | - |
| 200 | 130 | 30 | 4 | - | - | - |
| 220 | 130 | 20 | 5 | - | - | - |
| 60 | 35 | 10 | 3 | - | - | - |
| 80 | 35 | 10 | 3 | - | - | - |
| 100 | 70 | 12 | 3 | - | - | - |
| 160 | 95 | 25 | 4 | - | - | - |
| 180 | 110 | 30 | 5 | - | - | - |
| 200 | 130 | 35 | 5 | - | - | - |
| 155 | 75 | 8 | - | 95 | 9 | 6 |
| 180 | 95 | 8 | - | 133 | 9 | 6 |
| 210 | 137 | 6 | - | 155 | 9 | 6 |
| 230 | 168 | 8 | - | 187 | 9 | 6 |
| 230 | 165 | 8 | - | 184 | 9 | 6 |
| 235 | 175 | 8 | - | 195 | 9 | 6 |
| 240 | 165 | 8 | - | 184 | 9 | 6 |
