| Характеристики полых штоков | |||
|---|---|---|---|
| Наружный диаметр | Внутренний диаметр | Толщина стенки | Вес |
| 32 мм | 16 мм | 8 мм | 4,73 кг/м |
| 35 мм | 20 мм | 7,5 мм | 5,08 кг/м |
| 40 мм | 20 мм | 10 мм | - |
| 40 мм | 25 мм | 7,5 мм | 6,01 кг/м |
| 45 мм | 35 мм | 5 мм | 4,93 кг/м |
| 45 мм | 30 мм | 7,5 мм | 6,93 кг/м |
| 45 мм | 25 мм | 10 мм | 8,63 кг/м |
| 50 мм | 40 мм | 5 мм | 5,55 кг/м |
| 50 мм | 30 мм | 10 мм | 9,86 кг/м |
| 55 мм | 35 мм | 10 мм | 11,09 кг/м |
| 55 мм | 32 мм | 11,5 мм | 12,33 кг/м |
| 60 мм | 30 мм | 15 мм | - |
| 60 мм | 40 мм | 10 мм | 12,32 кг/м |
| 60 мм | 45 мм | 7,5 мм | 9,71 кг/м |
| 60 мм | 32 мм | - | - |
| 63 мм | 43 мм | 10 мм | 13,06 кг/м |
| 65 мм | 55 мм | 5 мм | 7,39 кг/м |
| 65 мм | 50 мм | 7,5 мм | 10,63 кг/м |
| 65 мм | 45 мм | 10 мм | 13,56 кг/м |
| 70 мм | 60 мм | 5 мм | - |
| 70 мм | 55 мм | 7,5 мм | 11,55 кг/м |
| 70 мм | 50 мм | 10 мм | 14,79 кг/м |
| 80 мм | 65 мм | 7,5 мм | 13,40 кг/м |
| 80 мм | 60 мм | 10 мм | 17,25 кг/м |
| 90 мм | 70 мм | 10 мм | 19,72 кг/м |
| 100 мм | 80 мм | 10 мм | 22,18 кг/м |
| 100 мм | 70 мм | 15 мм | 31,43 кг/м |
| 110 мм | 90 мм | 10 мм | 24,65 кг/м |
| 120 мм | 100 мм | 10 мм | 27,11 кг/м |
| 125 мм | 100 мм | 12,5 мм | 34,66 кг/м |

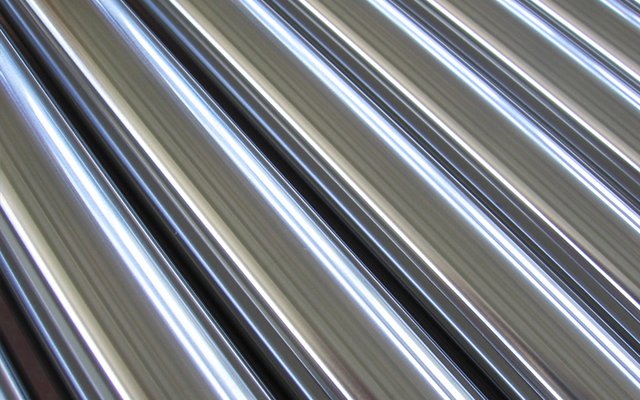

Безопасность и безотказность работы гидравлических цилиндров напрямую зависит от качества их запчастей. Шток является одной из основных деталей гидроцилиндра. Используется для работы при высоких давлениях, резких температурных перепадах и прочих видах нагрузки. Для более продолжительного срока эксплуатации штока необходима его обработка специальным покрытием – хромом, что делает деталь более устойчивой к воздействию окружающей среды, в том числе, агрессивных химических сред.
Особенности металла
В зависимости от марки стали, различают следующие особенности применения штоков:
- сталь Ck45 (для гидроцилиндров с обычной нагрузкой);
- сталь 20Mn V6 (для гидроцилиндров с вибрационными нагрузками);
- сталь 42Cr Mo4 (высокоточные хромированные прутки применяется при изготовлении гидроцилиндров при больших осевых нагрузках).
Классификация
В зависимости от строения, различают 2 вида штоков:
- полые (применяются в гидравлических цилиндрах телескопического типа – они выдвигаются наподобие подзорной трубы, за счет чего имеют больший ход);
- полнотелые (являются цельными металлическими стержнями, способными переносить интенсивные нагрузки).
Технические параметры
Диаметры штоков для гидравлических цилиндров могут быть от 5 до 220 мм, также изготавливаются элементы, закаленные ТВЧ, с покрытием Ni-Cr, с двойным покрытием ТВЧ и пр. Как хромируют штоки Процесс хромирования штоков включает в себя проведение следующих операций:
- предварительное обезжиривание;
- изоляция участков, не подлежащих хромированию;
- обезжиривание смесью из специальной извести и промывка в воде;
- аноидное активирование в хромовочном электролите;
- промывка изделия горячей водой;
- шлифование изделия на станке после хромирования.
Во время изготовления штоков стабильно выполняется замер уровня хрома и регулярно проводится контроль химического состава.
