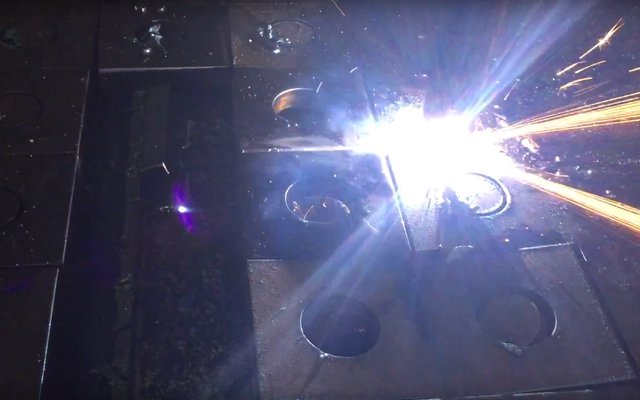

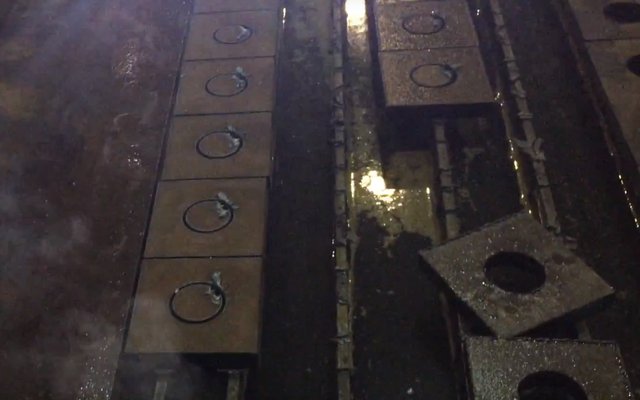

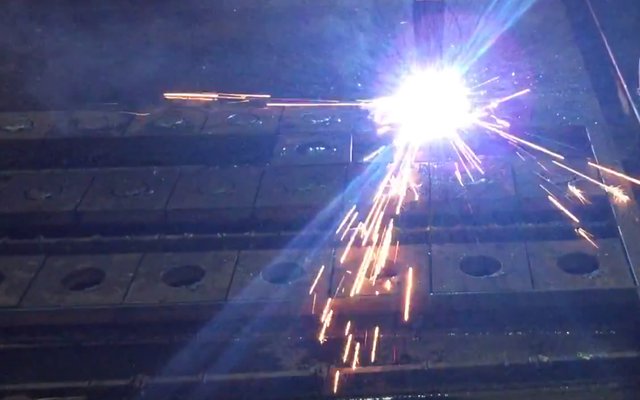

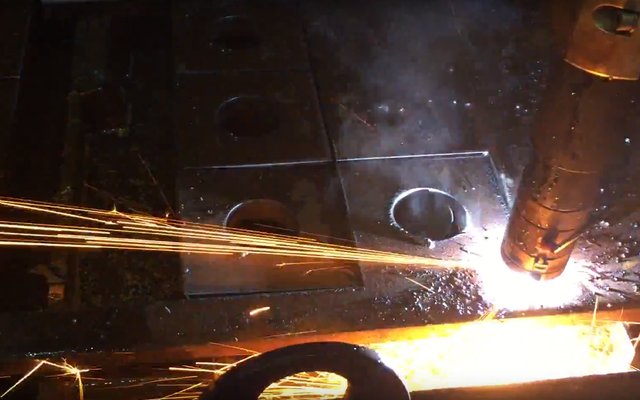

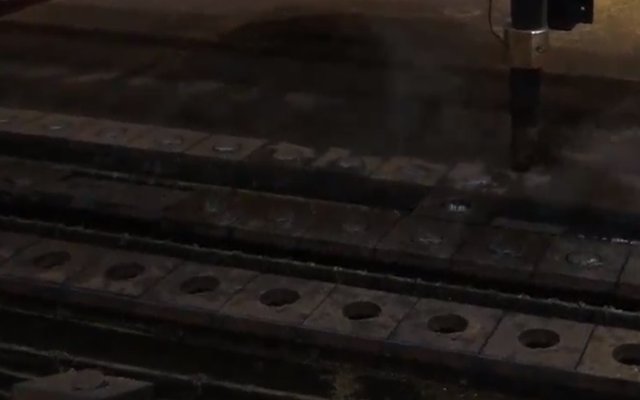

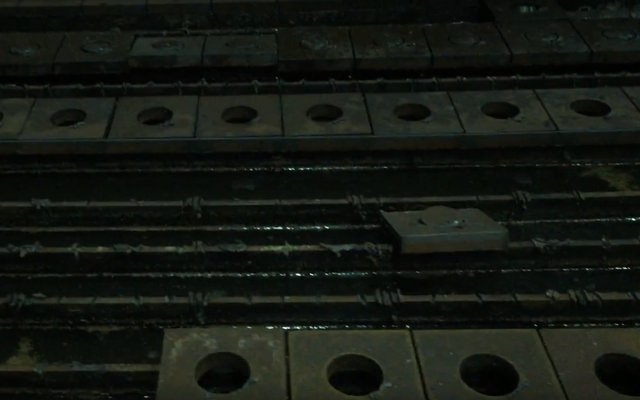

| Диаметр резьбы шпильки d | D | B | S |
|---|---|---|---|
| 16 мм | 22 мм | 65 мм | 14 мм |
| 20 мм | 26 мм | 80 мм | 16 мм |
| 24 мм | 32 мм | 100 мм | 18 мм |
| 30 мм | 38 мм | 120 мм | 20 мм |
| 36 мм | 45 мм | 150 мм | 20 мм |
| 42 мм | 50 мм | 170 мм | 25 мм |
| 48 мм | 60 мм | 190 мм | 28 мм |
| 56 мм | 66 мм | 220 мм | 32 мм |
| 64 мм | 74 мм | 260 мм | 36 мм |
| 72 мм | 82 мм | 300 мм | 40 мм |
| 80 мм | 90 мм | 320 мм | 45 мм |
| 90 мм | 100 мм | 360 мм | 50 мм |
| Диаметр резьбы шпильки d | D | H* | S* | B |
|---|---|---|---|---|
| 24 мм | 32 мм | 37 мм | 18 мм | 140 мм |
| 30 мм | 38 мм | 44 мм | 20 мм | 160 мм |
| 36 мм/td> | 45 мм | 49 мм | 20 мм | 180 мм |
| 42 мм | 50 мм | 59 мм | 25 мм | 200 мм |
| 46 мм | 60 мм | 63 мм | 25 мм | 240 мм |
| Диаметр резьбы d | Шаг резьбы крупный | Шаг резьбы мелкий | B | d1 | d2 | H* | S* |
|---|---|---|---|---|---|---|---|
| 56 мм | 5,5 мм | - мм | 280 мм | 106 мм | 76 мм | 110 мм | 20 мм |
| 64 мм | 6 мм | - мм | 300 мм | 120 мм | 84 мм | 120 мм | 20 мм |
| 72 мм | - мм | 6 мм | 340 мм | 133 мм | 92 мм | 135 мм | 25 мм |
| 80 мм | - мм | 6 мм | 400 мм | 145 мм | 100 мм | 145 мм | 25 мм |
| 90 мм | - мм | 6 мм | 420 мм | 158 мм | 110 мм | 170 мм | 30 мм |
| 100 мм | - мм | 6 мм | 450 мм | 174 мм | 120 мм | 180 мм | 30 мм |

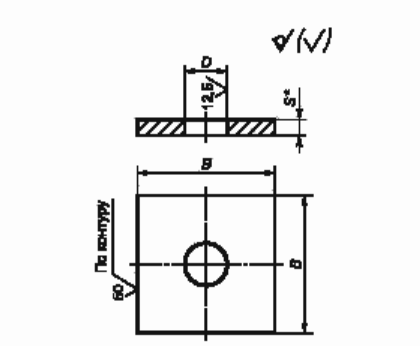

Чертеж анкерных плит

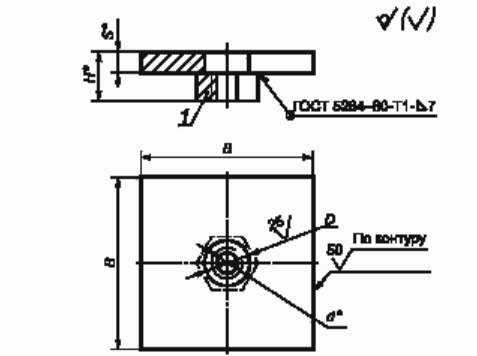

Чертеж анкерных составных плит

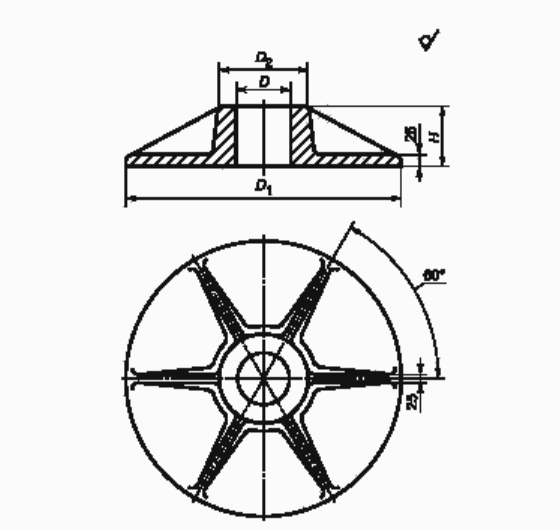

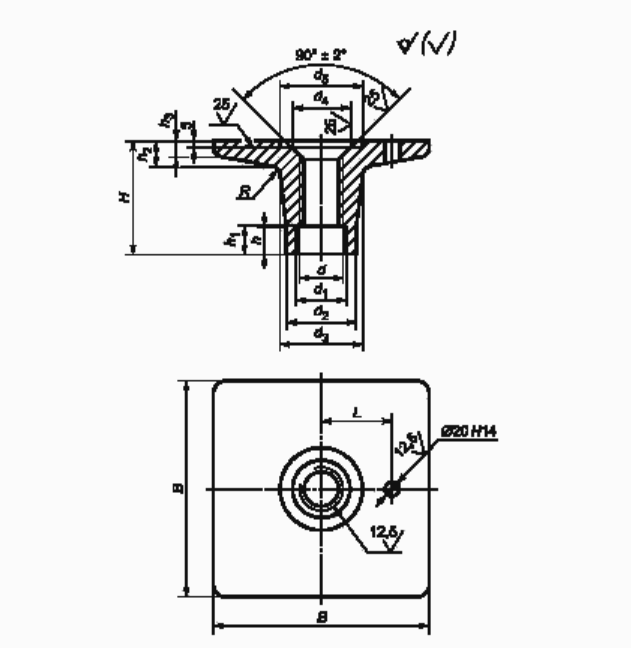

Чертеж анкерных литых плит
