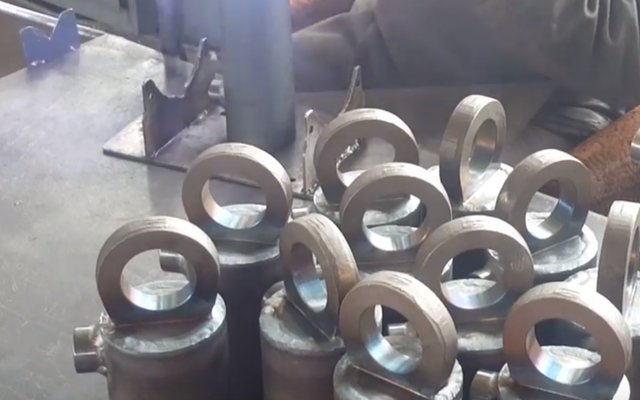

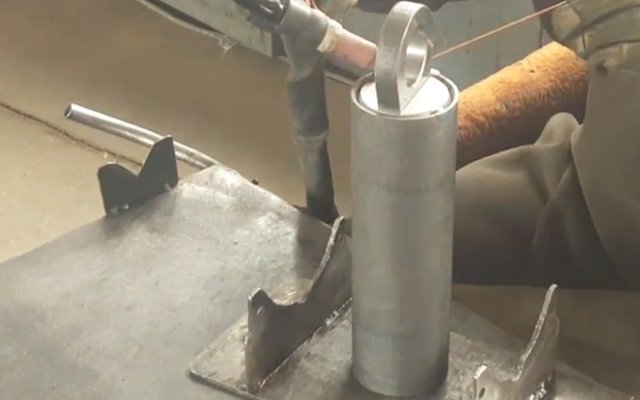

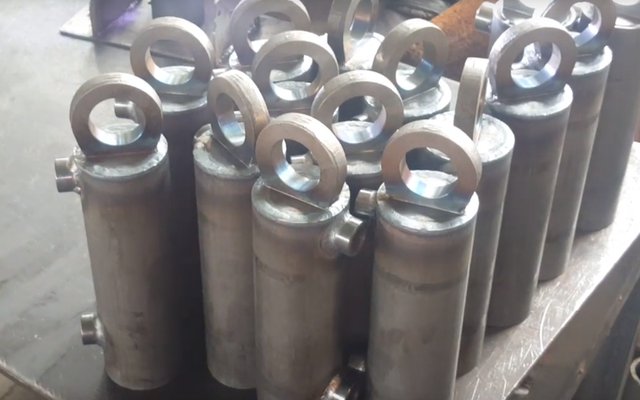

Проушина представляет собой один из элементов гидроцилиндра, сажаемый на шток. Область применения: необходимы для обеспечения корректной и бесперебойной работы в различных промышленных сферах на деревообрабатывающих станках, в дорожно-строительных машинах, также используются для фиксации в подвижном состоянии цилиндра.
Типо- размер |
H | СК Н9 | ЕМ h12 | КК | AW min | СА | LE | с max | ER | b |
10 | 5 000 | 10 | 10 | М10 × 1,25 | 14 | 37 | 14 | 32 | 16 | 15 |
12 | 8 000 | 12 | 12 | М12 × 1,25 | 17 | 38 | 14 | 32 | 16 | 16 |
16 | 12 500 | 16 | 16 | М14 × 1,5 | 19 | 44 | 18 | 40 | 20 | 21 |
20 | 20 000 | 20 | 20 | М16 × 1,5 | 23 | 52 | 22 | 50 | 25 | 25 |
25 | 32 000 | 25 | 25 | М20 × 1,5 | 29 | 65 | 27 | 62 | 32 | 30 |
32 | 50 000 | 32 | 32 | М27 × 2 | 37 | 80 | 32 | 76 | 40 | 38 |
40 | 80 000 | 40 | 40 | М33 × 2 | 46 | 97 | 41 | 97 | 50 | 47 |
50 | 125 000 | 50 | 50 | М42 × 2 | 57 | 120 | 50 | 118 | 63 | 58 |
63 | 200 000 | 63 | 63 | М48 × 2 | 64 | 140 | 62 | 142 | 71 | 70 |
80 | 320 000 | 80 | 80 | М64 × 3 | 86 | 180 | 78 | 180 | 90 | 90 |
100 | 500 000 | 100 | 100 | М80 × 3 | 96 | 210 | 98 | 224 | 112 | 110 |
125 | 800 000 | 125 | 125 | М100 × 3 | 113 | 260 | 120 | 290 | 160 | 135 |
160 | 1 250 000 | 160 | 160 | М125 × 4 | 126 | 310 | 150 | 346 | 200 | 165 |
200 | 2 000 000 | 200 | 200 | М160 × 4 | 161 | 390 | 195 | 460 | 250 | 215 |
250 | 3 200 000 | 250 | 250 | М200 × 4 | 205 | 530 | 265 | 640 | 320 | 300 |
320 | 5 000 000 | 320 | 320 | М250 × 6 | 260 | 640 | 325 | 750 | 375 | 360 |
