Зубчатые колеса представляют собой диски, на которых на равном друг от друга расстоянии располагаются зубья.
Используются на различных станках, редукторах, в сельскохозяйственных машинах, железнодорожных вагонах, комбайнах, подъемных кранах, буровых установках для передачи между валами вращательного движения.
Виды зубчатых колес:
- цилиндрические;
- прямозубые;
- косозубые;
- шевронные;
- конические.

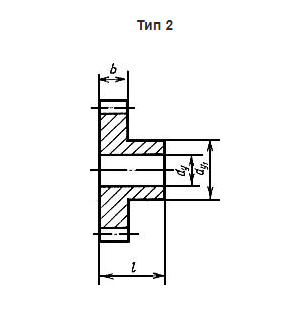

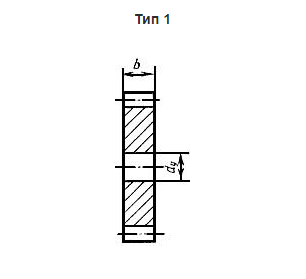

Чертежи зубчатых колес
| 1-й ряд1 | 2-й ряд2 | 1-й ряд1 | 2-й ряд2 | 1-й ряд1 | 2-й ряд2 | 1-й ряд1 | 2-й ряд2 |
|---|---|---|---|---|---|---|---|
| - | 8 | - | 39 | - | 72 | - | 117 |
| - | 9 | 40 | - | - | 73 | 118 | - |
| - | 10 | - | 41 | - | 74 | - | 120 |
| - | 11 | 42 | - | 75 | - | - | 122 |
| - | 12 | - | 43 | - | 78 | 125 | - |
| - | 13 | - | 44 | 80 | - | - | 126 |
| 14 | - | 45 | - | - | 81 | - | 128 |
| 15 | - | - | 46 | - | 82 | - | 130 |
| 16 | - | 48 | - | - | 83 | 1332 | - |
| 17 | - | - | 49 | - | 84 | - | 135 |
| 18 | - | 50 | - | 85 | - | - | 136 |
| 19 | - | - | 51 | - | 87 | 140 | - |
| 20 | - | - | 52 | - | 88 | - | 144 |
| 21 | - | 53 | - | 90 | - | - | 145 |
| 22 | - | - | 54 | - | 92 | 150 | - |
| - | 23 | - | 55 | 95 | - | - | 155 |
| 24 | - | 56 | - | - | 96 | - | 156 |
| 25 | - | - | 58 | - | 98 | 160 | - |
| 26 | - | - | 59 | 100 | - | - | 165 |
| - | 27 | 60 | - | - | 102 | - | 168 |
| 28 | - | - | 61 | - | 103 | 170 | - |
| - | 29 | - | 62 | - | 104 | - | 175 |
| 30 | - | 63 | - | - | 105 | - | 176 |
| - | 31 | - | 64 | 106 | - | 180 | - |
| 32 | - | - | 65 | - | 108 | - | 185 |
| - | 33 | - | 66 | - | 109 | - | 189 |
| 34 | - | 67 | - | - | 110 | 190 | - |
| - | 35 | - | 68 | 112 | - | - | 192 |
| 36 | - | - | 69 | - | 114 | - | 195 |
| - | 37 | 70 | - | - | 115 | - | 198 |
| 38 | - | 71 | - | - | 116 | 200 | - |
