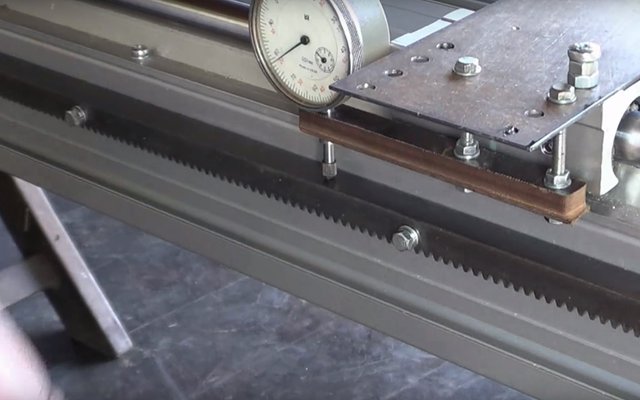

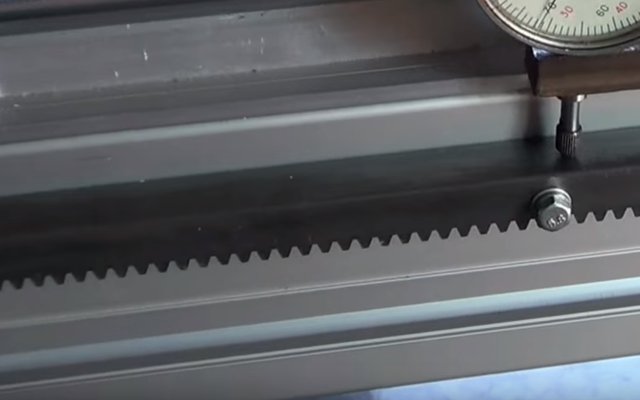

Зубчатые рейки являются деталями зубчатой передачи и представляют собой стержень или планку с нарезанными на нем зубьями. Область применения: данный вид реек используется в системах позиционирования различного оборудования, а также в устройствах вылета стрелы портальных кранов. Способны выдерживать высокие нагрузки, отличаются повышенной жесткостью.
Процесс изготовления:
- предварительная черновая обработка;
- слесарная обработка;

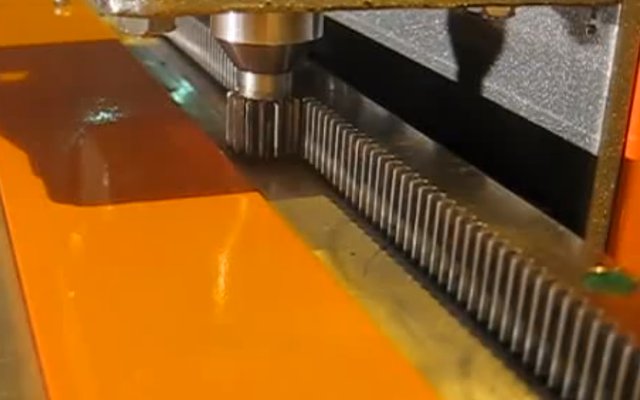

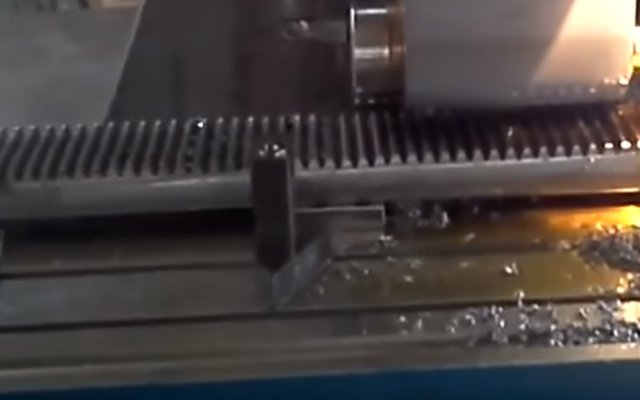

- нарезка зубьев;
- балансировка;
- правка круга;
- финишная обработка на плоскошлифовальном станке;
- термическая обработка.
Чертеж зубчатой рейки
| Модуль М, мм | hp, мм | he x S, мм |
|---|---|---|
| 1 | 14 | 15x15 |
| 1,5 | 15,5 | 17x17 |
| 2 | 18 | 20x20 |
| 2,5 | 22,5 | 25x25 |
| 3 | 27 | 30x30 |
| 4 | 18 | 22x22 |
| 4 | 21 | 25x25 |
| 4 | 26 | 30x30 |
| 4 | 36 | 40x40 |
| 5 | 45 | 50x50 |
| 6 | 54 | 60x60 |
| 8 | 72 | 80x80 |
| Класс | Погрешность по длине 1 м, мм |
|---|---|
| 5 | 0,023 |
| 6 | 0,033-0,040 |
| 7 | 0,06-0,08 |
| 8 | 0,070-0,095 |
| 9 | 0,07-0,10 |
| 10 | 0,22 |
