Заказать резьбонакатные ролики по чертежам

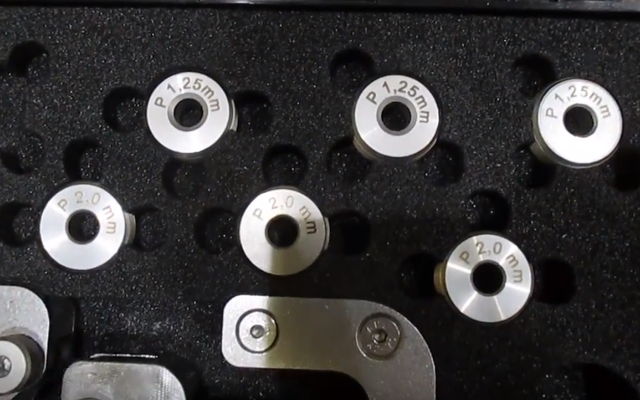

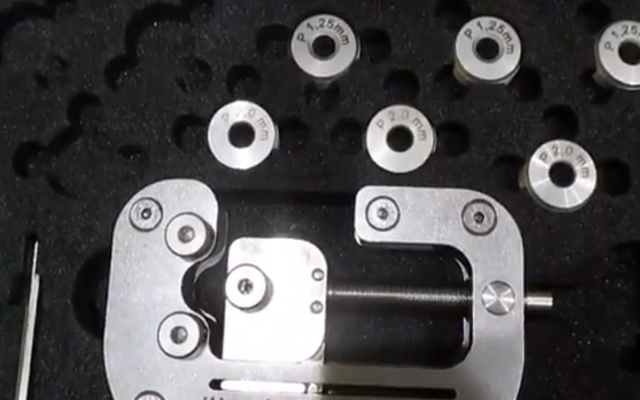

  Резьбонакатный ролик является цилиндрическим диском с нанесенной на него резьбой. Применяется на техническом оснащении специального назначения для высокоточного накатывания фасонных профилей, наружной и внутренней резьбы. Изготавливаются из стали, обладают высокой стойкостью и производительностью.

ГОСТ 9539-72

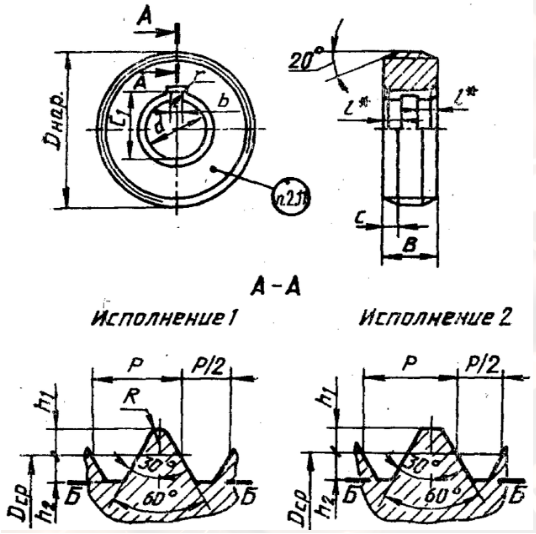

Чертеж резьбонакатного ролика





Основные характеристики по ГОСТ 9539-72
Наименование Диаметр
M 3x0.5 D=139
M 3x0.5 D=139.388
M 4x0.7 D=142
M 4x0.7 D=142.244
M 5x0.8 D=144
M 5x0.8 D=143.822
M 6x1.0 D=125
M 6x1.0 D=140
M 6x1.0 D=139.676
M 6x1.0 D=96.876
M 8x1.25 D=144
M 8x1.25 D=144.482
M 10x1.5 D=91.124
M 10x1.5 D=145
M 10x1.5 D=145.280
M 12x1.0 D=136.776
M 12x1.25 D=134.978
M 12x1.5 D=134.978
M 12x1.75 D=98.777
M 12x1.75 D=131.366
M 14x1.25 D=132.602
M 14x1.5 D=131.366
M 14x2.0 D=128.162
M 16x1.0 D=138.726
M 16x2.0 D=134
M 16x2.0 D=133.461
M 18x1.5 D=137.072
M 18x2.5 D=132.45
M 20x1.5 D=134.046
M 20x2.5 D=130.074
M 24x3.0 D=134.034
M 27x3.0 D=126.983
M 30x2.0 D=144.657
