Шарико-винтовые пары по чертежам

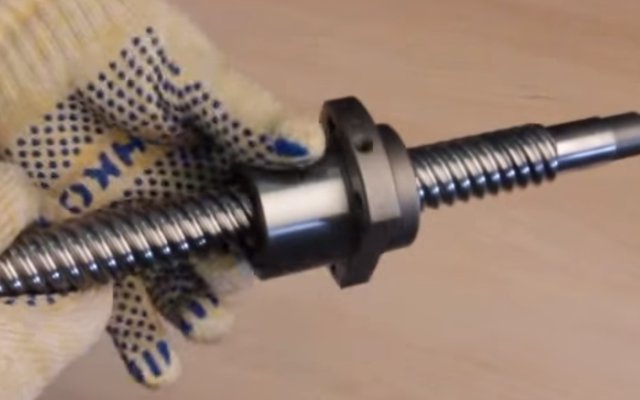

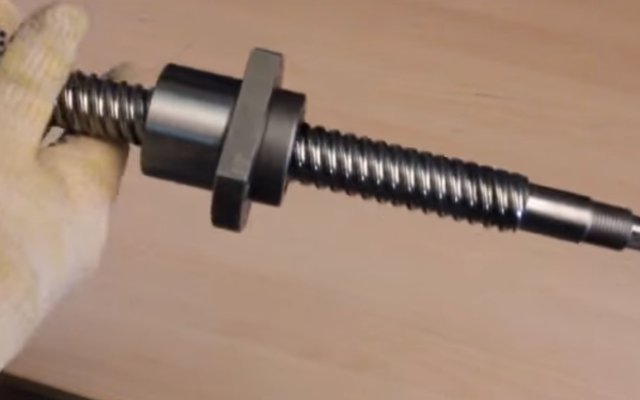

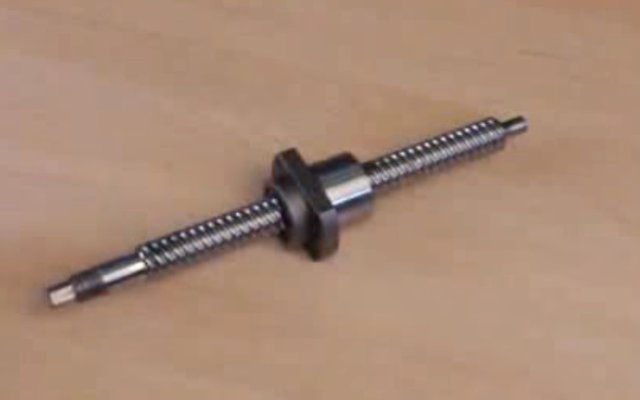

  Шарико-винтовая передача представляет собой длинный винт, по которому осуществляет движение шариковая гайка, соединенная с перемещаемым узлом. Данный вид передач широко распространен, он используется для линейного передвижения привода, преобразующего в поступательное движение вращение (либо наоборот).



Из каких деталей состоит:

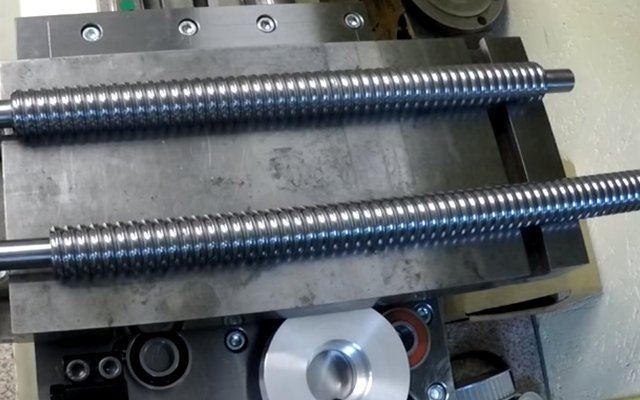

Винты ШВП
Гайки ШВП
Держатели гаек ШВП
Опоры ШВП







Классы точности: С0, С1, С2, С3, С5, С7, С10.







Размеры разгрузочных канавок (мм) по ОСТ 2 РЗ1-5-89
Номинальный диаметр d0 Шаг резьбы Р b r Номинальный диаметр d0 Шаг резьбы Р b r
16
25
25
32
32
40
40
40
50
2,5
5,0
10,0
5,0
10,0
5,0
6,0
10,0
5,0
-
1,0
1,5
1,0
1,5
1,0
1,0
1,5
1,0
-
0,55
0,85
0,55
0,85
0,55
0,55
0,85
0,55
50
50
63
80
80
100
100
125

10,0
12,0
10,0
10,0
20,0
10,0
20,0
20,0

1,5
1,8
1,5
1,5
3,0
1,5
3,0
3,0

0,85
0,95
0,85
0,85
1,60
0,85
1,6
1,6




Базовые грузоподъемные характеристики ШВП
Типоразмер
d0 x Р, мм
Грузоподъемность,
Н
Момент холостого хода
Txx, Н·м
статическая С динамическая Са min max
16x2,5
25x5
25x10
32x5
32x10
40x5
40x6
40x10
50x5
50x10
50x12
63x10
80x10
80x20
100x10
100x20
125x20
9600
28100
48800
37500
65000
49400
56400
85900
62800
112500
119900
149700
197700
297600
251100
386400
729000
5000
16580
46400
17710
49800
19170
23700
54700
20640
57750
65400
62030
66880
143400
71840
151800
278000
0,05
0,08
0,11
0,18
0,22
0,30
0,32
0,45
0,50
0,48
0,49
0,75
1,23
2,30
2,04
2,75
2,80
0,20
0,32
0,35
0,56
0,60
0,84
0,83
0,95
1,35
1,23
1,09
2,03
3,25
3,88
5,20
5,23
5,50
