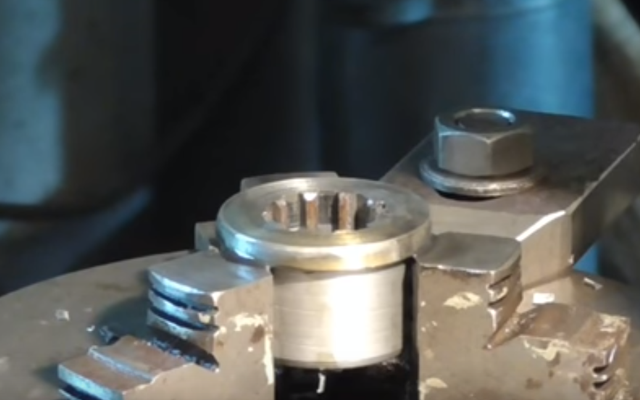

Шлицевая втулка представляет собой запасной элемент для шарнирного карданного вала, имеет шлицевый участок и гладкую цилиндрическую часть.
Применяется в различных областях машиностроения и приборостроения для обеспечения высокой прочности валов при переменных и динамических нагрузках. Обрабатываются обычно протяжками.
ГОСТ 1139-80
Чертеж шлицевых втулок
| Возможные размеры | |||||
|---|---|---|---|---|---|
| D | d | с | Z | L | Масса, кг |
| 14 | 11 | 3 | 6 | 30 | 0,033 |
| 16 | 13 | 3,5 | 6 | 40 | 0,062 |
| 16 | 13 | 3,5 | 6 | 40 | 0,097 |
| 20 | 16 | 4 | 6 | 40 | 0,108 |
| 22 | 18 | 5 | 6 | 40 | 0,146 |
| 25 | 21 | 5 | 6 | 45 | 0,208 |
| 28 | 23 | 6 | 6 | 45 | 0,254 |
| 32 | 26 | 6 | 6 | 45 | 0,322 |
| 38 | 32 | 6 | 8 | 50 | 0,380 |
| 42 | 36 | 7 | 8 | 70 | 0,880 |
| 48 | 42 | 8 | 8 | 80 | 1,380 |
| 54 | 46 | 9 | 8 | 90 | 2,324 |
