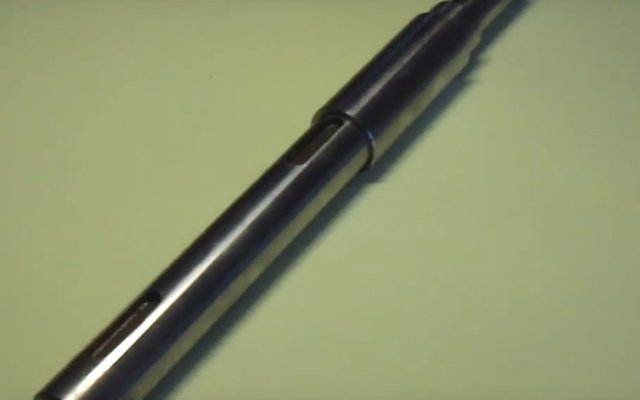

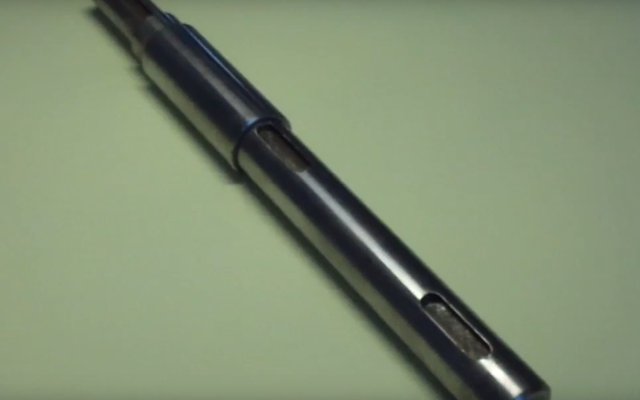

Вал трансмиссии – это деталь, обеспечивающая передачу от двигателя к рулевому и несущему винтам крутящего момента. Область применения: предназначены для передачи мощности и преобразования направления и/или частоты вращения. Перед упрочением поверхностного слоя выполняется зубофрезерование вала и точение.

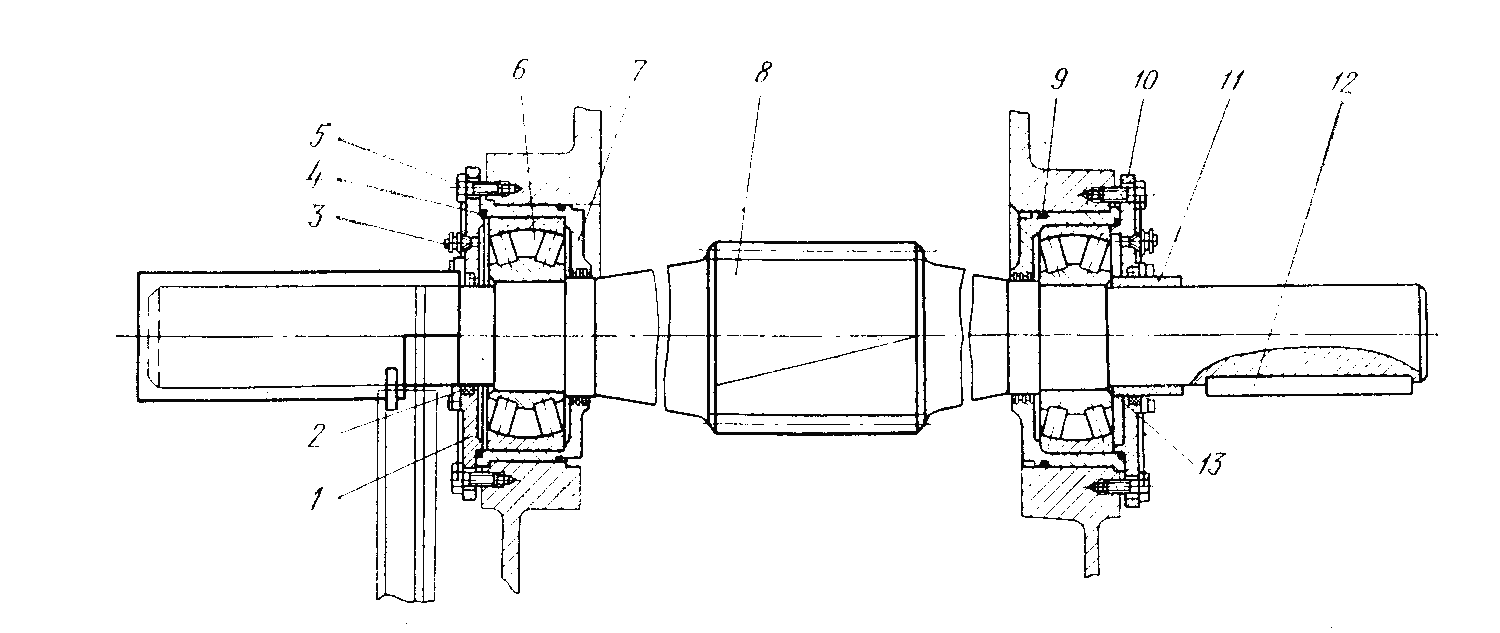

Чертеж трансмиссионного вала
- 1 - сквозная крышка;
- 2 - уплотнения;
- 3 - тавотницы;
- 4 - резиновое кольцо;
- 5 - болты;
- 6 - подшипники
- 7 - стальные гильзы;
- 8 - вал-шестерня;
- 9 - резиновое кольцо;
- 10 - сквозная крышка;
- 11 - втулка;
- 12 - шпонка;
- 13 - резиновое кольцо.
