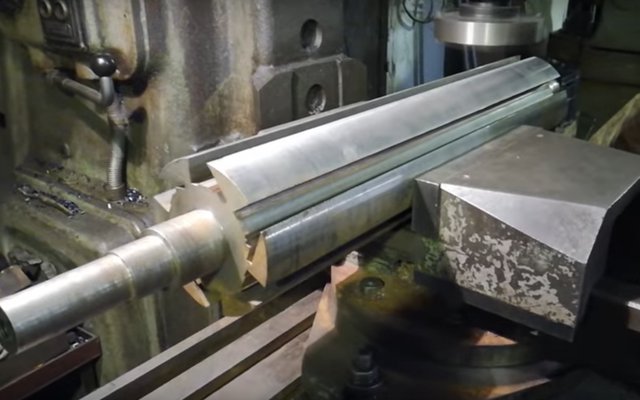

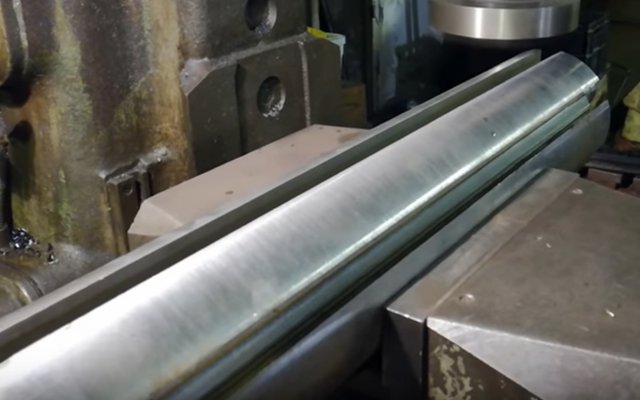

Вал для деревообрабатывающего станка – это элемент, состоящий из расположенных на цилиндрической поверхности плоских ножей, устанавливаемых друг за другом. Опорами являются подшипники. Сфера применения: используются для раскроя и фугования пиломатериалов на станках для деревообработки и изготовления разных видов заготовок или цельных изделий.
Чертеж вала деревообрабатывающего станка
- Ножевые валы:
- а — с прямолинейным;
- 6 — винтовым;
- в — ступенчатым расположением ножей;
- г — со ступенчатым с углом наклона режущей кромки.
- 1 — тормозной шкив;
- 2 — подшипник;
- 3 — корпус;
- 4 — приводной шкив;
- 5 — планка;
- 6 — регулировочный винт;
- 7, 12 — ножи;
- 8, 13 — прижимные клинья;
- 9 — винт;
- 10 — плоский нож с серповидной режущей кромкой;
- 11 — вставка.
