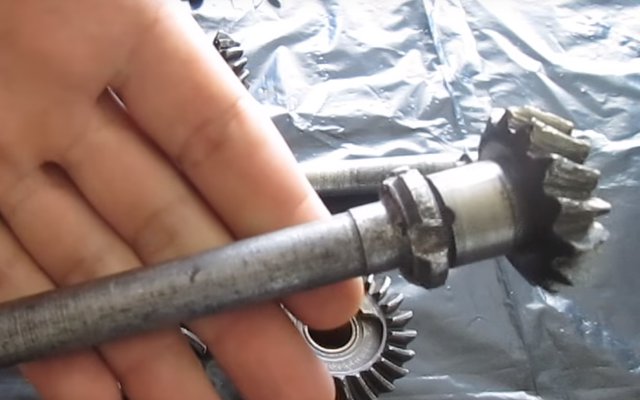

Вал – это одна из необходимых частей редуктора, имеющая форму цилиндра с пазами, располагающимися в местах посадки компонентов технологического типа и различными диаметрами, распределенными по всей длине.
Используется для передачи ведомым элементам механизма от привода крутящего момента. Установка в редукторе производится на подшипниках.
ГОСТ Р 50370-92
Типы валов:
- входные
- выходные
- быстроходные
- тихоходные
| Виды редукторов: | ||
|---|---|---|
| одноступенчатые | многоступенчатые | |
| цилиндрические | конические | |
| коническо-цилиндрические | червячные | |
| комбинированные | планетарные | |
| однозаходные | двухзаходные | |
| четырехзаходные | ||
Чертеж вала цилиндрического редуктора
| d | r, не более |
|---|---|
| До 18 | 1,0 |
| От 20 до 28 | 1,6 |
| От 30 до 75 | 2,5 |
| От 80 до 125 | 3,0 |
| От 130 до 280 | 4,0 |
