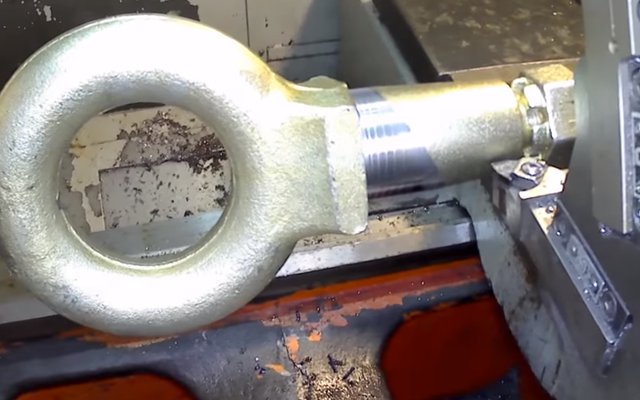

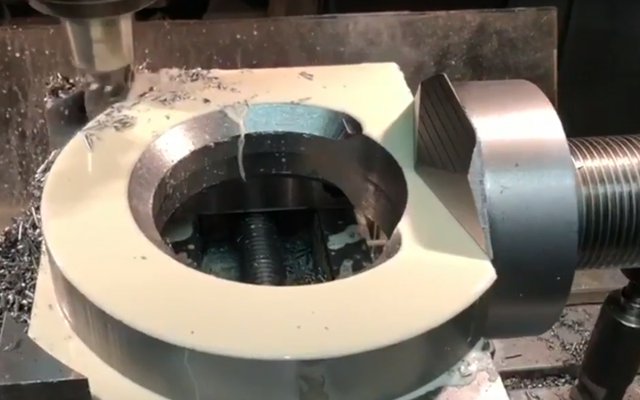

Рым-болт имеет вид металлического кольца, которое закрепляется в обухе и предназначено для заведения в него различного такелажа.
Данный элемент необходим для закрепления различных конструкций, захвата груза, используется при установке двигателей, станков, подъеме тяжеловесного оборудования.
ГОСТ 4751-73
| Типоразмер, диаметр резьбы, a | Предельная рабочая нагрузка на одну рым-гайку | Предельная рабочая нагрузка на одну рым-гайку при растяжке под углом 45° | d | c | f | g | Масса/шт. |
| мм | тн | тн | мм | мм | мм | мм | кг |
| М8 | 0,14 | 0,095 | 20 | 36 | 6 | 36 | 0,06 |
| M10 | 0,23 | 0,17 | 25 | 45 | 8 | 45 | 0,11 |
| M12 | 0,34 | 0,24 | 30 | 54 | 10 | 53 | 0,18 |
| M16 | 0,7 | 0,5 | 35 | 63 | 12 | 62 | 0,28 |
| M20 | 1,2 | 0,83 | 40 | 72 | 14 | 71 | 0,45 |
| M24 | 1,8 | 1,27 | 50 | 90 | 18 | 90 | 0,87 |
| M30 | 3,6 | 2,6 | 65 | 108 | 22 | 109 | 1,66 |
| M36 | 5,1 | 3,7 | 75 | 126 | 26 | 128 | 2,65 |
| M42 | 7 | 5 | 85 | 144 | 30 | 147 | 4,03 |
| M48 | 8,6 | 6,2 | 100 | 166 | 35 | 168 | 6,38 |
| M56 | 11,5 | 8,3 | 110 | 184 | 38 | 187 | 8,8 |
| M64 | 16 | 11,5 | 120 | 206 | 42 | 208 | 12,4 |
