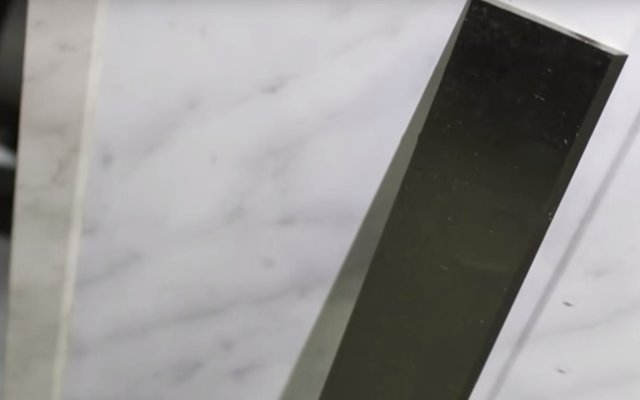

Нож для резки шпона является режущим инструментом в виде пластины с образованным фаской лезвием, необходимым для раскроя шпона. Используется данный вид ножей в деревообрабатывающей промышленности и строительстве для чистого и ровного реза шпона на листы необходимого размера. Изготавливается из высокоуглеродистой стали.
Чертеж ножа для шпона
| L | В | S | a | прорези | a1 | a2 | с | d | отверстия |
|---|---|---|---|---|---|---|---|---|---|
| 900 | 150 | 9 | 15 | 9 | 50 | 100 | - | - | - |
| 1000 | 115 | 15 | 15 | 10 | 50 | 100 | - | - | - |
| 1100 | 150 | 9 | - | - | - | - | - | - | - |
| 1300 | 115 | 15 | - | - | - | - | - | - | - |
| 1500 | 115 | 15 | 15 | 15 | 50 | 100 | - | - | - |
| 1800 | 115 | 15 | 15 | 18 | 50 | 100 | - | - | - |
| 1800 | 150 | 9 | 15 | 18 | 50 | 100 | - | - | - |
| 2100 | 115 | 15 | - | - | - | - | - | - | - |
| 2100 | 115 | 15 | 15 | 21 | 50 | 100 | - | - | - |
| 2400 | 115 | 15 | - | - | - | - | - | - | - |
| 2800 | 115 | 15 | 15 | 28 | 50 | 100 | - | - | - |
| 3100 | 115 | 15 | - | - | - | - | - | - | - |
| 2100 | 115 | 15 | - | - | 50 | 150 | 25 | М12 | 14 |
| 3100 | 115 | 15 | - | - | 50 | 150 | 25 | М12 | 21 |
| 2570 | 100 | 10 | - | - | - | - | - | - | 19 |
